Sokak Aydınlatma Teklifi Proje Verileri

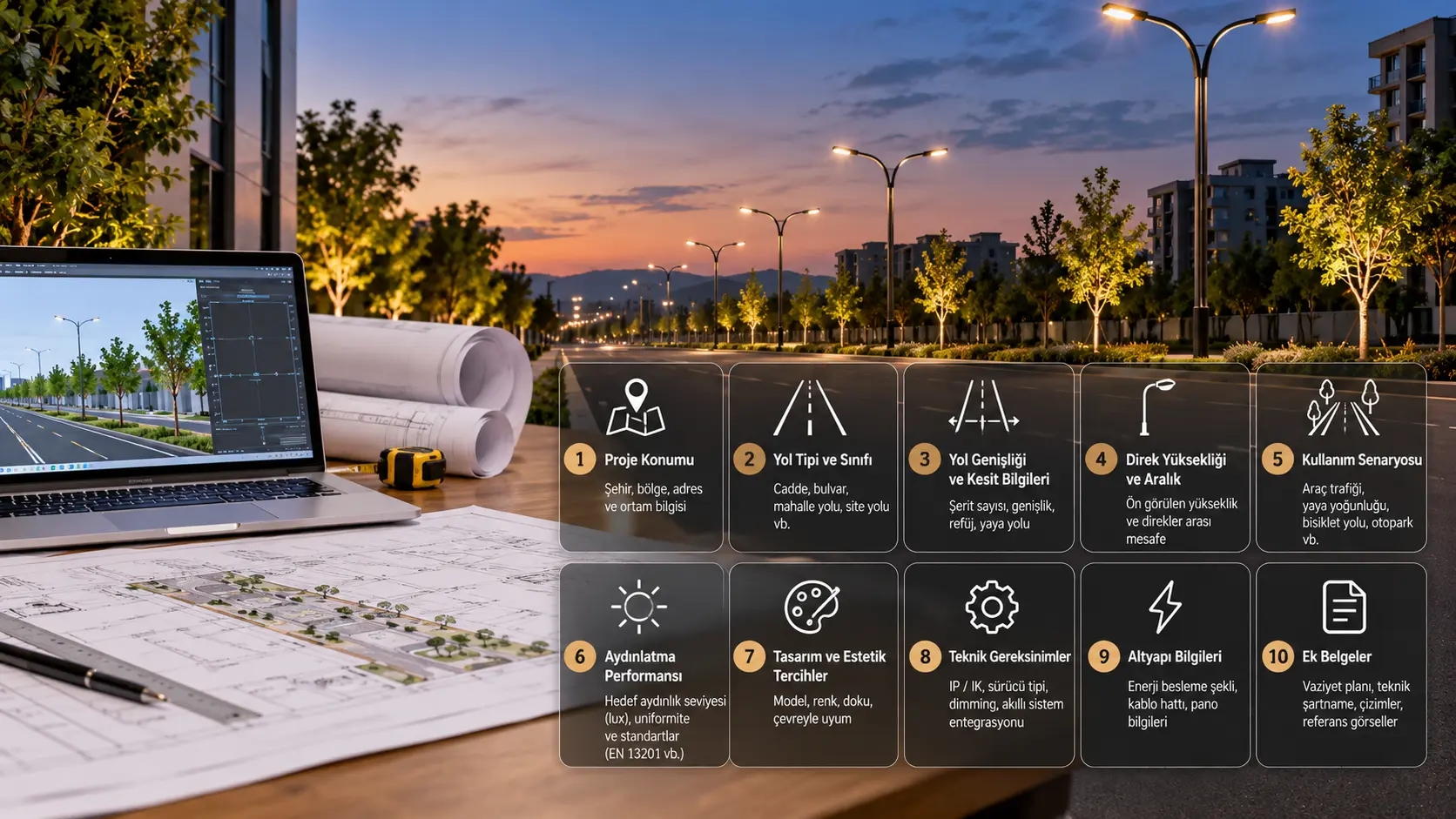

Teklif İstemeden Önce Proje Verilerini Üç Gruba Ayırın

Sokak aydınlatma teklifi yalnızca ürün fiyatının sorulduğu bir satın alma işlemi değildir.

Üreticinin hangi direk ve konfigürasyonu değerlendireceğini anlayabilmesi için bilgileri üç başlık altında toplamak daha kontrollü bir yöntemdir:

1. Proje ve kullanım verileri: Yolun nerede, kimler tarafından ve nasıl kullanılacağını tanımlar.

2. Teknik tasarım verileri: Direk, armatür, optik ve yerleşimin hangi performansı sağlaması gerektiğini açıklar.

3. Ticari ve teslimat verileri: Adet, takvim, teslim noktası ve teklif kapsamını netleştirir.

Bu ayrım özellikle farklı üreticilerden teklif alınırken önemlidir.

Bir üretici yalnızca direği, diğeri direk + konsol + armatürü fiyatlıyorsa iki toplam fiyat doğrudan karşılaştırılabilir değildir.

Minimum Teklif Briefinde Hangi Bilgiler Bulunmalı?

Proje henüz erken aşamadaysa bütün teknik verilerin kesinleşmiş olması gerekmez.

İlk ürün ve bütçe değerlendirmesi için aşağıdaki minimum brief hazırlanabilir:

Bilgi	Neden gerekli?
Proje / uygulama lokasyonu	Saha ve teslimat bağlamını tanımlar
Yol veya alan tipi	Ürünün kullanım senaryosunu açıklar
Yaklaşık yol uzunluğu veya proje ölçeği	İhtiyacın büyüklüğünü gösterir
Yaklaşık ürün adedi	İlk fiyatlandırma kapsamını oluşturur
Tercih edilen model veya ürün ailesi	Alternatifleri daraltır
Tahmini direk yüksekliği	İlk konfigürasyon senaryosunu oluşturur
Armatür dahil/hariç bilgisi	Teklif kapsamını netleştirir
Varsa vaziyet planı	Yol geometrisi ve yerleşim hakkında bilgi verir
Varsa teknik şartname	Zorunlu kriterleri gösterir
İstenen teslimat dönemi	Üretim ve tedarik planlaması için bağlam sağlar

Model henüz seçilmemişse bu, teklif sürecinin başlamasına engel değildir.

Bu durumda ürün adı yerine yol tipi, proje ölçeği, yaklaşık adet ve varsa çizimler paylaşılabilir.

Yol Tipi ve Geometrisi Neden Üreticiye Gönderilmeli?

“Aydınlatma direği lazım” bilgisi projenin gerçek görevini tarif etmez.

Ana cadde, ara sokak, site içi yol, kampüs yolu ve otopark bağlantısı aynı ürün konfigürasyonuna ihtiyaç duymayabilir.

Üreticiye mümkün olduğunda şu bilgiler gönderilmelidir:

• yolun kullanım türü,

• toplam yol genişliği,

• şerit sayısı ve yönleri,

• refüj bulunup bulunmadığı,

• kaldırım ve bisiklet alanları,

• kavşaklar ve yaya geçişleri,

• yolun düz, kıvrımlı veya eğimli oluşu,

• direk yerleştirilebilecek bölgeler,

• bina, ağaç veya diğer fiziksel sınırlar.

Ölçülendirilmiş bir vaziyet planı, bu bilgilerin çoğunu tek dosyada aktarabilir.

Yalnızca yol uzunluğunu paylaşmak yeterli olmayabilir. Aynı uzunluktaki iki yolun genişliği, şerit yapısı ve kavşak sayısı farklıysa direk adedi ve yerleşim yaklaşımı da değişebilir.

Fotometrik Tasarım İçin Hangi Veriler Gerekli?

Üreticiden yalnızca ürün fiyatı değil, armatür veya yerleşim önerisi de bekleniyorsa fotometrik brief ayrıca hazırlanmalıdır.

Bu briefte mümkün olduğunda:

• uygulanacak aydınlatma sınıfı veya performans kriteri,

• motorlu trafik, yaya ve bisiklet kullanım biçimi,

• yol yüzeyi veya kaplama bilgisi,

• direklerin öngörülen konumları,

• montaj yüksekliği,

• konsol geometrisi,

• armatür modeli veya adayları,

• armatür optiği,

• varsa mevcut fotometrik hesap,

• çevredeki diğer aydınlatma kaynakları

yer almalıdır.

Projenin sorumlu tasarım ekibi M, C veya P gibi bir aydınlatma sınıfı belirlemişse bu bilgi teklif briefine eklenmelidir.

Ancak üreticinin yalnızca “ana yol” ifadesinden kendi başına kesin bir performans sınıfı varsayması beklenmemelidir.

Teknik sorumluluk sınırı açık olmalıdır.

Direk, Armatür ve Konsol Konfigürasyonu Nasıl Tarif Edilmeli?

“Sokak aydınlatma direği, 8 metre” gibi tek satırlık tarif çoğu projede ürün konfigürasyonunu tam olarak açıklamaz.

Teklif talebinde mümkün olduğunda şu bilgiler ayrı ayrı yazılmalıdır:

Direk:

• yaklaşık veya kesin yükseklik,

• gövde tipi,

• tercih edilen model,

• yüzey/renk beklentisi,

• flanşlı veya projede öngörülen diğer montaj yaklaşımı.

Konsol:

• tek veya çift konsol,

• yaklaşık uzunluk,

• geometrik form,

• armatür bağlantı biçimi.

Armatür:

• teklif kapsamına dahil olup olmadığı,

• model veya performans beklentisi,

• adet,

• optik,

• güç veya ışık akısı gibi proje tarafından belirlenmiş değerler,

• renk sıcaklığı gibi varsa şartname gereksinimleri.

Bu üç bileşen birbirinden bağımsız düşünülmemelidir.

Konsol veya armatür değiştiğinde hem fotometrik sonuç hem de direğin taşıdığı yük değişebilir.

Saha ve Yapısal Veriler Neden Ayrı Başlıkta Paylaşılmalı?

Fotometrik açıdan uygun bir direğin saha koşullarında yapısal olarak da doğrulanması gerekir.

Teknik teklif aşamasında proje ekibinin elinde bulunuyorsa şu veriler üreticiyle paylaşılmalıdır:

• kesin proje lokasyonu,

• saha rüzgâr verileri veya projede kullanılacak rüzgâr kriteri,

• rakım,

• arazi kategorisi,

• topografik koşullar,

• direğin toplam yüksekliği,

• konsol ölçüleri,

• armatür adedi ve ağırlığı,

• armatürün rüzgâra açık alanıyla ilgili gerekli ürün bilgileri,

• direğe bağlanacak diğer ekipmanlar.

Bu bilgiler henüz belirlenmemişse teklifin “ön teklif” niteliğinde olduğu açıkça yazılabilir.

Böylece bütçe çalışması için verilen fiyat ile nihai yapısal doğrulamadan sonraki ürün kapsamı birbirine karıştırılmaz.

Kamera, Tabela ve Diğer Ek Ekipmanlar Neden Baştan Belirtilmeli?

Sokak aydınlatma direkleri bazı projelerde yalnızca aydınlatma armatürü taşımayabilir.

Projede direğe:

• kamera,

• yönlendirme tabelası,

• sensör,

• haberleşme ekipmanı,

• dekoratif aksesuar,

• ek armatür

bağlanması planlanıyorsa bu bilgi üreticiye teklif öncesinde verilmelidir.

Ek ekipman yalnızca fiyat kalemini değiştirmez.

Ağırlık, rüzgâra açık alan, bağlantı noktası ve yük dağılımı da değişebilir.

Sonradan “direğe bir kamera da ekleyelim” yaklaşımı, daha önce doğrulanmış direk konfigürasyonunun yeniden değerlendirilmesini gerektirebilir.

Temel, Ankraj ve Montaj Kapsamı Nasıl Netleştirilmeli?

Teklifler arasında sık karşılaşılan belirsizliklerden biri direğin zemine nasıl bağlanacağının kapsamıdır.

Teklif talebinde şu soruların cevapları net olmalıdır:

• ankraj grubu teklife dahil mi?

• ankraj şablonu dahil mi?

• temel tasarımı kim tarafından yapılacak?

• beton temel imalatı kimin kapsamında?

• temel boyutları mevcut projede belirlenmiş mi?

• zemin/geoteknik veri mevcut mu?

• montaj üretici kapsamında mı, yalnızca ürün teslimi mi yapılacak?

Temel tasarımının üreticiden beklenmesi durumunda zemin ve proje verilerinin yeterli olup olmadığı ayrıca değerlendirilmelidir.

Bu sorumlulukların teklif belgesinde açık yazılması, sahada sonradan ortaya çıkabilecek kapsam anlaşmazlıklarını azaltır.

Ön Teklif ile Teknik Teklif İçin Gereken Bilgiler Aynı mı?

Hayır.

Projenin aşamasına göre veri seviyesi farklı olabilir.

Aşama	Genellikle gerekli veri
Ön / bütçe teklifi	Lokasyon, yol tipi, yaklaşık adet, tercih edilen model, tahmini yükseklik, temel proje notu
Teknik teklif	Ölçülendirilmiş vaziyet, performans kriterleri, armatür/optik, konsol, şartname, saha/yapısal girdiler
Sipariş öncesi teknik kesinleştirme	Onaylı ürün kodları, kesin adetler, renk/yüzey, çizimler, ankraj/montaj kapsamı, doküman gereksinimleri ve teslimat bilgileri

İlk aşamada bütün veriler yoksa teklif alınabilir.

Ancak eksik bilgiler varsayımlarla dolduruluyorsa bu varsayımlar teklif üzerinde görünür hâle getirilmelidir.

Örneğin:

“Fiyat 8 m tek konsollu direk ve armatür hariç kabulüyle hazırlanmıştır.”

gibi bir kapsam notu, yalnızca toplam fiyat vermekten çok daha sağlıklı karşılaştırma sağlar.

Teklif İstemeden Önce Yapılan Yaygın Hatalar Nelerdir?

Yalnızca Adet ve Model Göndermek

Model aynı olsa bile direk yüksekliği, konsol veya yüzey konfigürasyonu farklı olabilir.

Yol Planını Göndermemek

Ürün önerisi veya adet çalışması bekleniyorsa yol geometrisinin bilinmemesi önemli bir veri eksikliğidir.

Armatürün Dahil Olup Olmadığını Yazmamak

Bir teklif yalnızca direği, diğeri komple direk + armatür sistemini içeriyorsa birim fiyatlar karşılaştırılamaz.

Fotometrik Performansı Belirtmeden Watt İstemek

Aynı watt değerindeki iki armatür farklı ışık dağılımına sahip olabilir.

Kamera ve Tabelayı Sonradan Eklemek

Ek yükler direğin yapısal değerlendirmesini değiştirebilir.

Yüzey ve Renk Gereksinimini Son Aşamaya Bırakmak

Kaplama sistemi veya özel yüzey beklentileri üretim ve fiyat kapsamını etkileyebilir.

Ankraj ve Temel Kapsamını Varsaymak

Bir üreticinin teklife dahil ettiği montaj bileşenleri başka bir teklifin dışında olabilir.

Teslimat Takvimini Belirtmemek

Yüksek adetli projelerde planlanan satın alma ve sevkiyat dönemi teklif sürecinin başında paylaşılmalıdır.

Farklı Üreticilerin Teklifleri Nasıl Karşılaştırılmalı?

En düşük toplam fiyatı seçmeden önce tekliflerin aynı teknik kapsamı içerip içermediğini kontrol edin.

Karşılaştırma alanı	Kontrol
Direk modeli	Aynı ürün sınıfı mı?
Yükseklik	Aynı mı?
Gövde / malzeme	Teknik kapsam eşdeğer mi?
Konsol	Adet ve geometri aynı mı?
Armatür	Dahil mi, hariç mi?
Optik	Aynı proje görevini karşılıyor mu?
Yüzey işlemi	Aynı koruma ve bitiş kapsamı mı?
Ankraj	Dahil/hariç durumu aynı mı?
Teknik doküman	Çizim ve doğrulamalar aynı kapsamda mı?
Ek ekipman	Aynı yükler dikkate alınmış mı?
Adet	Aynı mı?
Teslimat	Aynı teslim şekli ve noktası mı?
Termin	Aynı proje programına göre mi?
Hariç kalemler	Açıkça belirtilmiş mi?

Teklifleri aynı tabloya aktararak karşılaştırmak, yalnızca fiyat sütunlarına bakmaktan daha sağlıklı bir satın alma yöntemi oluşturur.

Varsa şartnameden sapmaların üreticiden ayrı bir listede belirtilmesini istemek de değerlendirmeyi kolaylaştırabilir.

Model Henüz Belli Değilse Teklif Alınabilir mi?

Evet.

Belirli bir sokak aydınlatma modeli seçilmemiş olsa bile üreticiye:

• proje lokasyonu,

• yol veya uygulama tipi,

• ölçülendirilmiş vaziyet,

• yaklaşık adet,

• tahmini direk yüksekliği,

• mimari beklenti,

• teknik şartname

gönderilebilir.

Modelin baştan seçilmesi yerine proje ihtiyacına uygun alternatiflerin daraltılması bazı projelerde daha doğru bir başlangıç olabilir.

Ürün alternatiflerini görmek için OSSAM'ın sokak aydınlatma modellerini inceleyebilirsiniz.

Üreticiye Gönderilecek Proje Briefi Nasıl Hazırlanır?

Teklif e-postası, formu veya proje dosyasını göndermeden önce aşağıdaki kontrol listesini kullanabilirsiniz:

Proje tanımı

• proje adı,

• şehir / lokasyon,

• yol veya uygulama tipi,

• proje aşaması.

Geometrik bilgiler

• vaziyet planı,

• yol genişliği,

• şeritler,

• refüj,

• kaldırım,

• kavşaklar,

• direk yerleşim alanları.

Aydınlatma bilgileri

• uygulanacak performans kriterleri,

• direk yüksekliği,

• armatür ve optik bilgisi,

• konsol konfigürasyonu,

• varsa fotometrik hesap.

Yapısal bilgiler

• rüzgâr ve saha kriterleri,

• rakım/topografya bilgisi,

• armatür ve ek ekipman yükleri,

• varsa temel/ankraj gereksinimleri.

Satın alma bilgileri

• yaklaşık veya kesin adet,

• teklif kapsamına dahil ürünler,

• renk/yüzey gereksinimi,

• istenen teknik dokümanlar,

• teslimat yeri,

• hedef satın alma veya teslimat dönemi.

Mevcut proje uygulamalarını karşılaştırmak için OSSAM'ın projeler bölümünü inceleyebilir, mevcut ürün ve dokümanları teknik kaynaklar üzerinden kontrol edebilirsiniz.

Briefiniz hazır olduğunda proje lokasyonu, tercih edilen ürün veya ürün ailesi, yaklaşık adet ve mevcut çizim/şartname dosyalarınızla projeniz için teklif alın.
